RBK 38 S

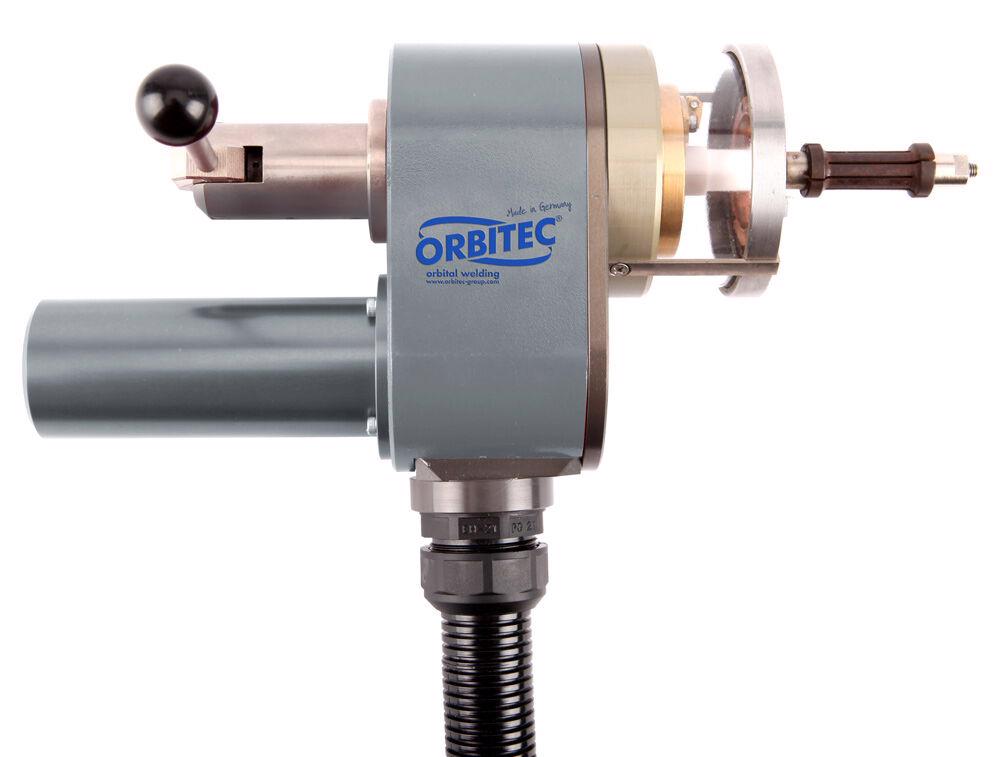

SVAŘOVACÍ HLAVA RBK 38 S

Se svařovacími hlavami trubek na trubky lze dosáhnout trvale kvalitního, reprodukovatelného svařování trubek s trubkovnicemi, s přídavným drátem nebo bez něj. Trubky, které se mají svařovat, mohou být zarovnány s trubovnicí, odsazeny, vyčnívající nebo za trubovnicí.

RBK 38 S a RBK 60 S jsou naše dvě nové svařovací hlavy trubice na trubku.

RBK 38 S je malá, šikovná vodou chlazená hlava pro svařování trubek na trubkovnice do ID 36,7 mm, bez přídavného drátu.

Číslo položky
1.3.3703

Technické údaje

Rozsah velikostí trubice mm \|palec	ID 9,3 – 36,7 mm \| 0,366" – 1,445"
Max. svařovací proud	200 A
Rychlost rotace	Max. 5 ot./min
Hmotnost	5 kg

Balení obsahuje:

Svařovací hlava
Balíček hadic chlazený vodou, 6 m
Zatáhněte tyč B
Plynová digestoř ID 35 mm
0° držák elektrody
Transportní kufřík

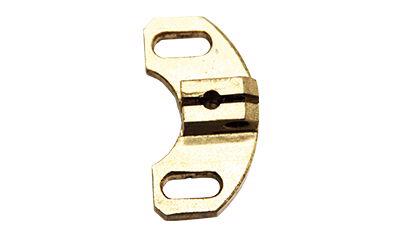

DRŽÁK ELEKTRODY

0° DRŽÁK ELEKTRODY PRO RBK
Číslo položky
1.3.3004

7° DRŽÁK ELEKTRODY PRO RBK
Číslo položky
1.3.3005

VÍCEPOLOHOVÝ DRŽÁK ELEKTRODY PRO ELEKTRODU Ø 1,6 mm
Číslo položky
1.3.3703004

VÍCEPOLOHOVÝ DRŽÁK ELEKTRODY PRO ELEKTRODU Ø 2,4 mm
Číslo položky
1.3.3703003

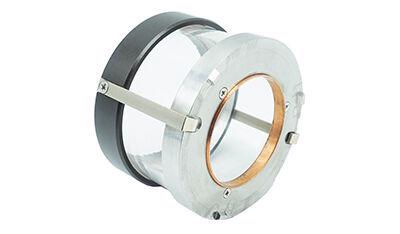

PLYNOVÁ KAPOTA PRO RBK 38 S

Plynová kapota ID 28 mm pro RBK 38 S
Číslo položky
1.3.3007

Plynový kryt ID 35 mm pro RBK 38 S
Číslo položky
1.3.3006

Plynová kapota ID 48 mm pro RBK 38 S
Číslo položky
1.3.3008

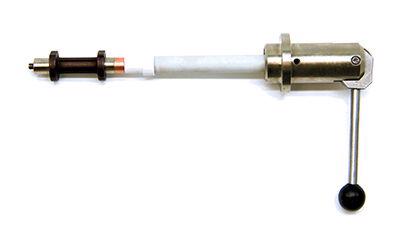

SADA TAHADEL A

Rozsah velikosti trubice 9,3 mm – 16,2 mm
(0,366" – 0,638")

Číslo položky
1.3.3002

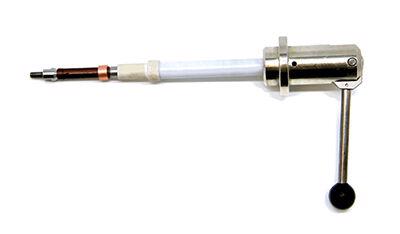

SADA TAHADEL B

Rozsah velikosti trubice 16 mm – 36,7 mm
(0,630" – 1,445")

Číslo položky
1.3.3003

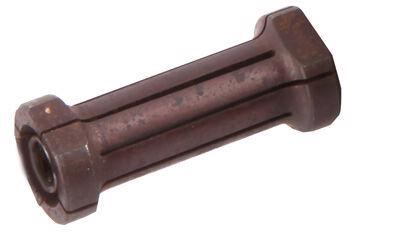

PRUŽINOVÉ OBJÍMKY RBK 38 S

Číslo položky
Na dotaz

Rozsah velikostí trubice ID / Plynový kryt DI 28 mm

mm	palec	Číslo položky
9,3–9,7	0,366 – 0,382	1.3.370493
9,8 – 10,2	0,386 – 0,406	1.3.370498
10,7 – 11,1	0,421 – 0,437	1.3.3704107
11,3 – 11,7	0,445 – 0,461	1.3.3704113
11,8 – 12,2	0,465 – 0,480	1.3.3704118
12,8 – 13,2	0,504 – 0,520	1.3.3704128
13,8 – 14,2	0,543 – 0,559	1.3.3704138
14,0 – 14,4	0,551 – 0,567	1.3.370414
14,6 – 15,0	0,574 – 0,591	1.3.3704146
15,8 – 16,2	0,622 – 0,638	1.3.3704158
16,0 – 16,4	0,630 – 0,646	1.3.370416
16,4 – 16,8	0,646 – 0,661	1.3.3704164
16,8 – 17,2	0,661 – 0,677	1.3.3704168
17,2 – 17,6	0,677 – 0,693	1.3.3704172
17,8 – 18,2	0,701 – 0,717	1.3.3704178
18,4 – 18,8	0,724 – 0,740	1.3.3704184
18,8 – 19,2	0,740 – 0,756	1.3.3704188
19,4 – 19,8	0,764 – 0,780	1.3.3704194
19,8 – 20,2	0,780 – 0,795	1.3.3704198

Rozsah velikostí trubice ID / Plynový kryt DI 35 mm

mm	palec	Číslo položky
20,4 – 20,8	0,803 – 0,819	1.3.3704204
20,8 – 21,2	0,819 – 0,834	1.3.3704208
21,0 – 21,4	0,827 – 0,843	1.3.370421
21,3 – 21,7	0,839 – 0,854	1.3.3704213
21,8 – 22,2	0,858 – 0,874	1.3.3704218
22,3 – 22,7	0,877 – 0,894	1.3.3704223
22,8 – 23,2	0,897 – 0,913	1.3.3704228
23,2 – 23,6	0,913 – 0,929	1.3.3704232
23,4 – 23,8	0,921 – 0,937	1.3.3704234
23,6 – 24,0	0,929 – 0,945	1.3.3704236
23,8 – 24,2	0,937 – 0,952	1.3.3704238
24,3 – 24,7	0,957 – 0,974	1.3.3704243
25,4 – 25,8	1,000 – 1,016	1.3.3704254
25,8 – 26,2	1,016 – 1,031	1.3.3704258
26,4 – 26,8	1,039 – 1,055	1.3.3704264
26,8 – 27,2	1,055 – 1,071	1.3.3704268
27,4 – 27,8	1,079 – 1,094	1.3.3704274
28,4 – 28,8	1,118 – 1,034	1.3.3704284
28,8 – 29,2	1,034 – 1,150	1.3.3704288
29,4 – 29,8	1,157 – 1,173	1.3.3704294
29,8 – 30,2	1,173–1,189	1.3.3704298

Rozsah velikostí trubice ID / Plynový kryt DI 48 mm

mm	palec	Číslo položky
30,4 – 30,8	1,197 – 1,213	1.3.3704304
30,8 – 31,2	1,213 – 1,228	1.3.3704308
31,5 – 31,9	1,240 – 1,256	1.3.3704315
33,8 – 34,2	1,331 – 1,346	1.3.3704338
34,8 – 35,2	1,370 – 1,386	1.3.3704348
35,5 – 35,9	1,398 – 1,413	1.3.3704355
35,8 – 36,2	1,409 – 1,425	1.3.3704358
36,3 – 36,7	1,429 – 1,445	1.3.3704368
